嫁接无土栽培装置

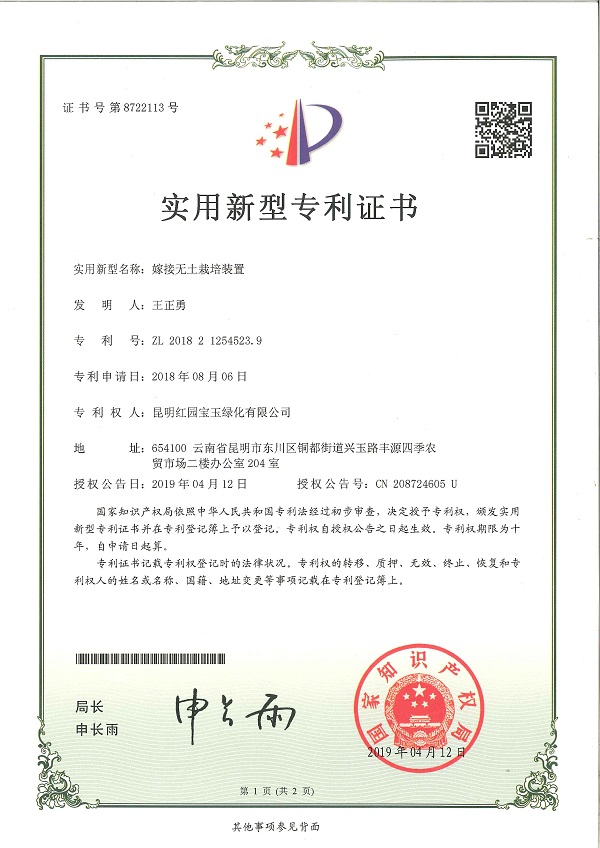

成果归属：昆明红园宝玉绿化有限公司

嫁接无土栽培装置

技术领域

本实用新型属于农业技术领域，具体涉及嫁接无土栽培装置。

背景技术

嫁接，是植物的人工繁殖方法之一。即把一种植物的枝或芽，嫁接到另一种植物的茎或根上，使接在一起的两个部分长成一个完整的植株。嫁接的方式分为枝接和芽接。嫁接是利用植物受伤后具有愈伤的机能来进行的。无土栽培，是指以水草炭或蛭石等介质作植株根系的基质固定植株，植物根系能直接接触营养液的栽培方法，目前的无土栽培装置都是对于小型植株进行栽培，植株较大时无土栽培过程中植物不易固定，针对目前的嫁接无土栽培装置使用时所暴露的问题，有必要对目前的栽培装置进行结构上的改进。为此我们提出嫁接无土栽培装置。

实用新型内容

本实用新型的目的在于提供嫁接无土栽培装置，以解决上述背景技术中提出的目前的无土栽培装置都是对于小型植株进行栽培，植株较大时无土栽培过程中植物不易固定问题。

为实现上述目的，本实用新型提供如下技术方案：嫁接无土栽培装置，包括栽培装置本体和植株固定装置，所述栽培装置本体的内部设置有托板，所述托板的上表面设置有伸缩杆底部固定圈，所述伸缩杆底部固定圈的上表面设置有转轴，所述伸缩杆底部固定圈通过转轴设置有伸缩杆外杆，所述伸缩杆外杆的内部设置有伸缩杆内杆，所述伸缩杆内杆的一端贯穿伸缩杆外杆的外侧表面到达伸缩杆外杆的外部，所述伸缩杆内杆的另一端顶端通过转轴设置有伸缩杆顶部固定圈。

优选的，所述伸缩杆顶部固定圈的内部设置有植株固定装置，所述植株固定装置的内部设置有嫁接植株本体，所述嫁接植株本体的底端贯穿植株固定装置到达栽培装置本体的内部，所述植株固定装置设置有两个，所述一个植株固定装置设置在伸缩杆顶部固定圈的内部，所述另一个植株固定装置设置在托板的内部。

优选的，所述栽培装置本体的内表面设置有限位圈，所述托板的底面与限位圈上表面接触，所述托板的外侧表面与栽培装置本体的内侧表面相接触，且所述托板的上表面设置有观察通孔，所述伸缩杆底部固定圈放置在托板的上表面，所述伸缩杆底部固定圈的上表面均匀设置有伸缩杆外杆。

优选的，所述植株固定装置包括植株固定圈、顶紧弹簧和弧形固定片，所述植株固定圈的内壁固定设置有顶紧弹簧，所述顶紧弹簧的一端设置有弧形固定片，所述弧形固定片的一侧表面与嫁接植株本体的外侧表面接触。

优选的，所述植株固定装置包括植株固定圈、顶紧弹簧和顶紧片，所述植株固定圈的内壁设置有顶紧弹簧，所述顶紧弹簧的一端设置有顶紧片，所述顶紧片的一端通过转轴设置在植株固定圈的侧表面，所述顶紧片的一侧表面与嫁接植株本体的侧面接触。

与现有技术相比，本实用新型的有益效果是：

（1）无土栽培装置上方增设了可调节高度的固定圈，对嫁接过的植株能够有很好的固定作用，在嫁接的植株伤口愈合过程中使得两段植株保持在同一方向，植株生长的更笔直。

（2）无土栽培装置的内部设置有植株固定圈，同时植株固定圈的内侧设置有弹簧与顶紧片，能够保持植株根系能直接接触营养液，同时不影响植株生长时自身直径的增加，便于植株的生长。
